恒功率并聯電伴熱帶

恒功率并聯電伴熱帶工作原理：

恒功率并聯電伴熱帶是由兩根相互平行的鎳銅絞線被氟化合物絕熱層復蓋，作為電源母線，并且在內側絕熱層之外卷繞鎳鉻合金電熱線，每隔一定距離焊接電熱線，形成連續的并聯電阻，向電源銅母線通電時，各并聯電阻發熱，即形成一個連續發熱的電伴熱帶，可任意剪切。

恒功率并聯電伴熱帶是2根或3根平行絕緣銅導線，在主絕緣層的表面卷繞電熱線，每隔一定距離(即每隔發熱節長)將該電熱線與母線連接而形成連續并聯電阻，當對母線通電時，各并聯電阻發熱而形成連續加熱帶,使用時可任意切斷，但不允許重疊使用，也可與溫控裝置一起使用。恒功率電伴熱帶主要由母線、絕緣層、內套、發熱芯、外套、屏蔽層、加強層等部分構成。

恒功率并聯電伴熱帶技術參數：

絕緣電阻：≥50MΩ/km

額定電壓：220VAC

介電強度：~2000VAC/min

功率偏差：±10%

絕緣材料：F46氟塑料、PFA

高耐溫：205℃、260℃

防爆標志：ExellT3

防護等級：IP56、IP65

恒功率并聯電伴熱帶特點

1 .無啟動電流，電力恒定。

2，長使用長度，長單向使用長度300米，雙向使用長度達600米。

3 .無衰減，與條件相比壽命約長3年之久。

4、在中長管和大型箱中，由于該電熱帶的使用長度長，所以所有的電路數量少，總成本低。

5，在該電熱帶中使用時，必須與溫度調節器和其他溫度調節裝置一起使用。

6，該電熱帶在設置時不能交叉疊,并禁止打結以防止電阻絲擠在一起。

7、該電熱帶存在低使用長度，一般不能低于3米。

8 .不能與蒸汽熱混合使用。

9 .耐溫等級高，非常高的耐溫255度。

恒功率并聯電伴熱帶配件安裝

使用的密封圈必須根據電熱帶與防水密封件結合。 供電端子箱盡量靠近配管線路的供電端。 按照附件的安裝說明書準備線口。各一線端須預訂一點電熱帶以備將來修理時使用。 保溫材料安裝前的檢查和測試:視察電熱帶表面有無損傷。視察所有部件是否完全安裝。 試著用手表搖動各自獨立的線路的一端，保證絕緣性能良好。 在安裝說明中記錄鎖定測試的結果。

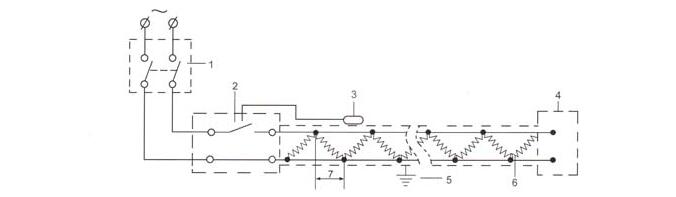

恒功率并聯電伴熱帶接線示意圖

恒功率并聯電伴熱帶外保溫層安裝

電熱帶工程試驗后立即進行保溫層設置，注意以下幾點:采用的保溫層材料、厚度和規格符合設計圖的要求。 施工時保溫材料必須干燥。請?jiān)诒貙油饷娣派戏浪帧?保溫層施工時請勿損傷電熱帶。 *保溫層在施工后立即進行電熱帶絕緣測試。在保溫層上貼上警告標簽并明確記載“內部有電熱帶”，就必須明確記載所有部件的位置。

恒功率并聯電伴熱帶中間可以接多少個接線盒？

直線型接線盒通常占電源接線盒數量的20%，而中間接線盒的數量的確定通常根據現場的條件，根據中間接線盒的數量，例如配管的三邊形的數量來確定。

恒功率并聯電伴熱帶現場溫控器怎么選擇？

現場的溫度調節器由電路的數量決定，一般情況下，只需要電熱設計所需要的電路數量的現場的溫度調節器。 這也是因?yàn)楦鶕?jù)工程設計的需要，既有必須追加現場的溫控器的工程，也有必須設計數字溫控器的工程，所以在 客戶的不同要求下，應該進行不同的設計方案。例如，某電熱相關工程總計要設計40次電路，加上現場溫控器，需要40個現場溫控器，考慮到備用，應加10%的馀量，即總計要設計45個現場溫控器(。

恒功率并聯電伴熱帶應用在哪些場景？

恒功率并聯電伴熱帶廣泛應用于石油、化工、電力、冶金管道、閥門、儲藏等裝置的防凍、防結露、保溫外殼加熱。
