380V電伴熱帶接線圖

日期：2021-03-20 10:06:31

因?yàn)楝F(xiàn)場環境和設置需求不同，所以電伴熱帶也可以分為不同的型號，例如根據電壓可以分為24V、36V、110V、220V、380V等，如果有特別要求的電壓，也可以向沃安電伴熱帶廠家要求定制。

一般常見的電伴熱帶纏繞在一條直鋪或被需要保溫管道或其他物體上，用鋁箔包住的電伴熱帶直接粘貼在管壁上，在外面安裝保溫層，例如配管設備等。其中，在卷繞電氣伴熱帶中，在根據有無重疊而允許設定溫度的情況下，可以考慮使用自限溫電伴熱帶。但是高溫環境下的伴熱，必須使用恒功率電伴熱帶，不能進行重疊卷繞，因此安裝時需要特別注意。恒電伴熱帶具體可分為單相和三相電伴熱帶，一般可分為220V、380V，選擇哪個電伴熱帶可根據現場要求和使用環境而定。

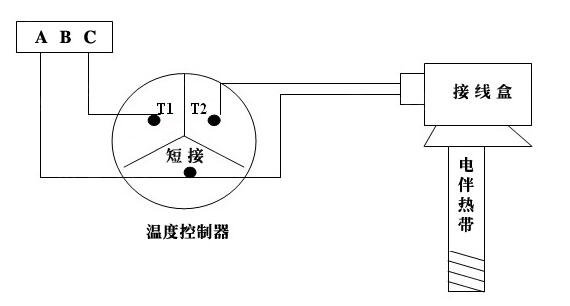

380電伴熱帶接線圖

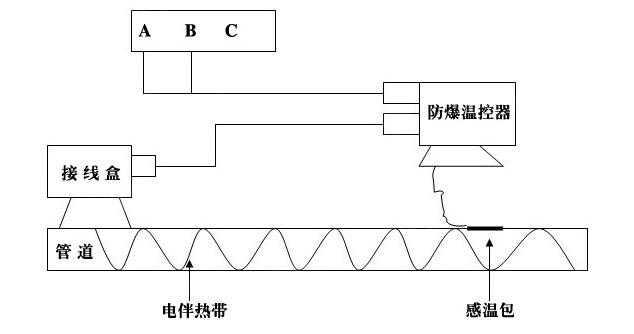

380V電伴熱系統接線圖講解

(1)防爆溫度控制器、中間端子箱、末端端子箱、電源端子箱破損時，請更換新品后使用。

(2)可以采用特殊形式，根據需要進行定制。

(3)部件串聯連接在電伴熱帶之間時，負載電流必須小于15A。

(4)嚴禁帶電操作或打開零件蓋。

(5)嚴格按照零件的使用說明書進行安裝作業，進行正確的接線。

(6)電伴熱帶系統必須具備漏電保護或空氣開關，采取必要的絕緣措施。

380V電伴熱帶的安裝非常重要，很多電伴熱帶故障都是由安裝錯誤引起的，如果用戶不會安裝，可以委托沃安電伴熱帶廠家的現場指導和沃安專業安裝小組進行安裝，避免安裝錯誤引起的電伴熱帶系統的故障。
